蒸汽管网布置形式直接关系管网投资、运行热损失与供汽安全。本文以枝状管网、环状管网和联通管为对象，从管径选择、散热损失、凝结水管理与运行安全等方面对三种布置形式进行比较分析。枝状管网蒸汽流量自热源至用户逐级降低，管径逐级减小，散热面积与散热损失最小，结构简单、经济性好。环状管网须同时兼顾双热源所带用户的需求，按应急状态负荷放大管径，由此带来散热面积增大、蒸汽流速降低、饱和管段与凝结水量增多、排凝排热损失增大等问题；驻点处凝结水滞留，工况变化时易诱发汽水冲击，严重时可致管网崩溃。联通管具有环状管网的各种缺点，仅规模较小。
1 引言
蒸汽管网承担着将热源产生的蒸汽输送并分配给各热用户的任务，是工业生产和城镇集中供热系统的重要组成部分。管网布置形式决定管网的拓扑结构、管径配置与运行方式，直接影响工程投资、运行热损失、水力工况与供汽可靠性，是蒸汽管网设计中的关键环节。
管网布置形式的选择应以技术经济比较为依据。《城镇供热管网设计标准》CJJ/T 34—2022 规定，供热管网布置应综合考虑热负荷分布、热源位置等因素，通过技术经济比较确定合理方案[1]；《锅炉房设计标准》GB 50041—2020 第 18.2.2 条进一步明确，蒸汽管网宜采用枝状管道系统[2]。

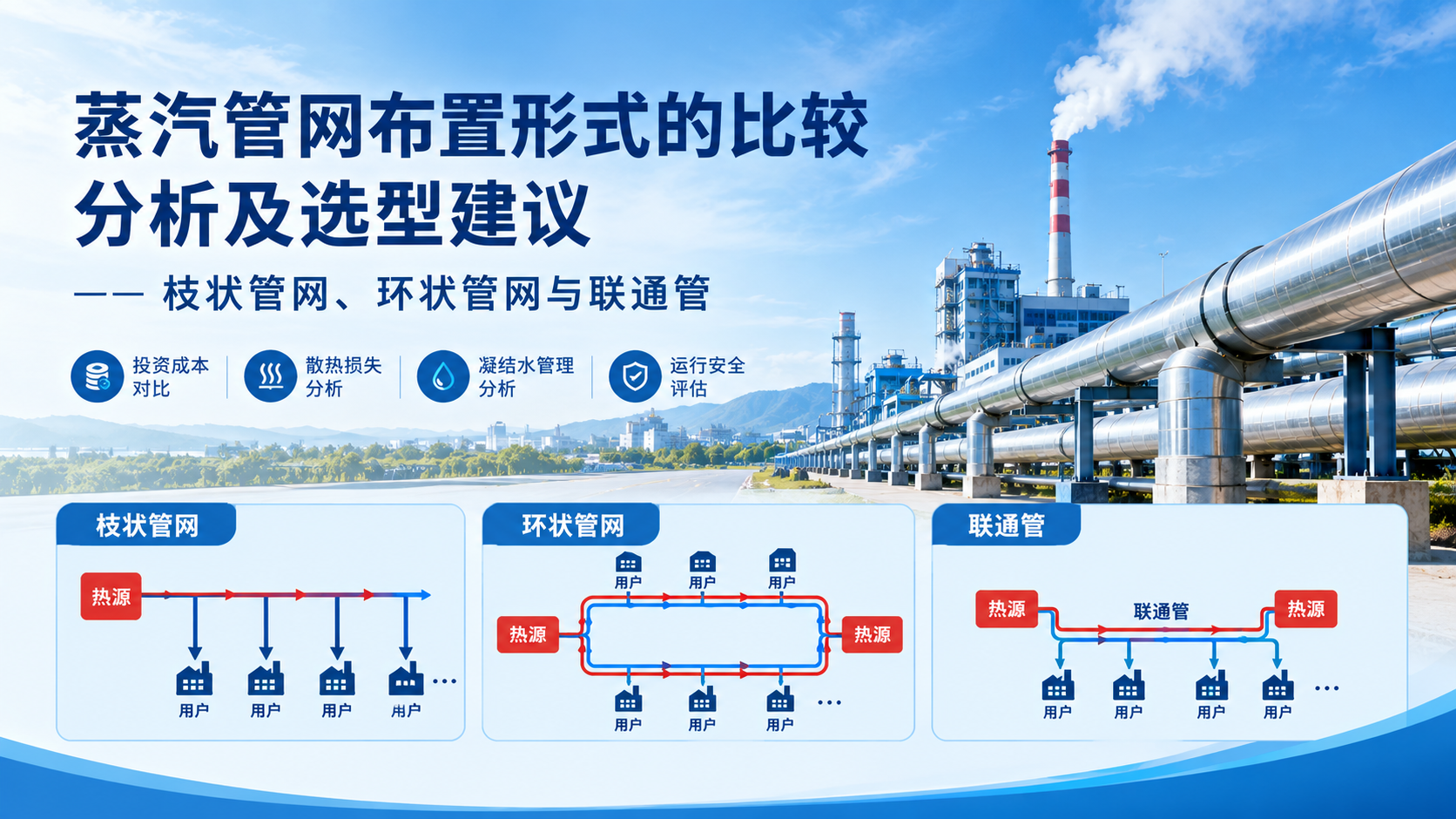

蒸汽管网常见的布置形式包括枝状管网、环状管网，以及兼具两者特征的联通管。枝状管网结构简单、投资节省，是蒸汽管网最常用的布置形式；环状管网与联通管以提高供汽可靠性为目的，但为此付出的散热损失与运行安全代价往往被低估。本文在工程实践的基础上，对三种布置形式的运行特征进行系统比较，重点分析环状管网与联通管存在的问题，并提出选型建议，供蒸汽管网设计参考。
2 蒸汽管网布置形式的基本特征
2.1 枝状管网
枝状管网自热源引出主干管，沿途分出支管通向各热用户。蒸汽流量自热源至用户逐级降低，管径相应逐级减小，整体呈树枝状展开。
枝状管网的主要优势在于经济性：管径沿流向逐级减小，管道金属耗量、保温层面积与散热面积均处于最低水平，管网投资节省；结构简单，水力计算与运行管理较为方便。国家标准《锅炉房设计标准》GB 50041—2020 明确蒸汽管网宜采用枝状管道系统[2]，与工程实践的选择一致。
枝状管网的不足在于供汽可靠性有限，当某管段发生故障时，其下游用户将中断供汽。为此，工程中通常结合分段阀门、备用管线等措施提高事故工况下的供汽保障能力。
2.2 环状管网
环状管网一般用于双热源或多热源供热系统，将各热源干线连接成环，蒸汽可由多个方向向用户供应。环状管网设置的目的是提高供汽可靠性：当某一热源或管段故障时，蒸汽可通过环路的另一方向继续向用户供应。
与枝状管网不同，环状管网须同时考虑两个热源所带用户的需求，管径非但不能随流向逐级减小，反而要按满足应急状态下的负荷要求将管径放大。这一管径配置方式是环状管网一系列问题产生的根源。
2.3 联通管
联通管是连接两条或多条干线的联络管段，用于在事故工况下实现热源或干线之间的相互支援。联通管在功能上具有环状管网的部分特征，可视为规模较小的环状连接，因而具有环状管网的各种缺点，只是规模上要小一些。
3 环状管网存在的主要问题
3.1 管径放大使散热损失增加
管道散热损失与散热表面积直接相关。环状管网按应急状态负荷放大管径后，散热表面积相应增大，管网与环境的换热量随之增加。工程经验表明，管径每放大一级，散热损失大约增加10%。对长距离蒸汽管网而言，该损失沿全线累积，影响不可忽视。
保温是控制散热损失的基本手段。《工业设备及管道绝热工程设计规范》GB 50264—2013 规定，外表面温度高于50℃且工艺需要减少散热损失的设备与管道应进行保温[3]。蒸汽管道介质温度高，保温要求严格；管径放大使保温面积同步增大，保温工程投资与维护工作量相应增加，进一步提高了环状管网的经济成本。
3.2 流速降低使饱和管段增多、凝结水量增大
管径放大后，在相同蒸汽流量下管内流速明显降低。流速降低使蒸汽在管内的滞留时间增加，散热过程更充分，更多蒸汽失热发生相变凝结，形成凝结水，管网中处于饱和状态的管段明显增多。
相对于制备蒸汽时最初使用的冷水，管网排放的凝结水是饱和温度下的热水。温度足够高的凝结水排出管网外，会带走相当多的热量。工程经验表明，排凝带走的热量大约相当于管道散热量的30%。相对于枝状管网，环状管网饱和管段明显增加，凝结水量明显增加，排凝过程即是排热过程，散热损失被进一步放大。因此，环状管网不仅因管径放大而直接增加散热损失，还因凝结水排放而承担附加的热量损失。
凝结水管理是蒸汽管网设计的重要内容。《城镇供热管网设计标准》CJJ/T 34—2022 对蒸汽管道疏水装置的设置作出规定，要求在管道低点和垂直升高的管段前设置启动疏水和经常疏水装置，并对顺坡与逆坡管段的设置间距提出要求[1]。环状管网凝结水量大、疏水点多，疏水系统的负担明显加重。
3.3 驻点凝结水滞留与汽水冲击风险
环状管网中一定存在驻点，即蒸汽流速为零的点。在驻点所在管段，蒸汽流速为零、处于饱和状态，凝结水容易滞留。驻点处排放凝结水形成附加散热损失，使散热损失再次放大。
更为重要的是运行安全问题。凝结水在驻点处滞留后，一旦管网工况发生变化，如发生事故、进行切换或负荷突变，原本驻点处的蒸汽可能迅速流动，突然加速的蒸汽裹携滞流的凝结水形成水弹，即汽水冲击。汽水冲击具有极强的破坏力，可造成管道、支架及附件损坏，严重时导致管网崩溃。在蒸汽管网的各类运行事故中，汽水冲击危害最大，堪称管网安全运行的头号杀手。
3.4 联通管的问题
联通管具有环状管网的各种缺点：管径相对放大带来散热损失增加，参与运行或切换时存在凝结水增多与汽水冲击风险。联通管只是规模较小，上述问题的影响范围相对有限，但其设置使管网拓扑趋于复杂，仍应审慎对待。
3.5 环状管网"一益"的辨析
环状管网并非全无价值，其唯一优势在于通过双热源联网提高事故工况下的供汽可靠性，即所谓百害一益中的一益。
《城镇供热管网设计标准》CJJ/T 34—2022 对多热源供热系统联网作出规定：技术经济合理时，输配干线可连接成环状管网，输送干线间可设置连通干线；连通干线或主环线应考虑不同事故工况的切换手段，并满足最低供热保证率要求[1]。该标准条文说明同时指出，环状管网投资较大，是否采用应根据技术经济比较确定[1]。
从本文第3节的分析看，环状管网换取可靠性收益的代价包括：管径放大带来的散热损失增加，凝结水排热损失，驻点凝结水滞留与汽水冲击的运行安全风险，以及相应的投资增加。这些代价在多数蒸汽管网工程中难以由可靠性收益充分补偿。相比之下，枝状管网配合分段阀门和必要的备用措施，能够在更低的热损失与投资水平上满足一般用户的供汽要求。因此，环状管网的"一益"不足以抵消其"百害"，原则上不宜作为蒸汽管网的常规选择。
4 三种布置形式的综合比较
表1给出了三种蒸汽管网布置形式在主要维度上的对比结果。
表1 三种蒸汽管网布置形式的综合比较
比较维度 | 枝状管网 | 环状管网 | 联通管 |
管径变化 | 随蒸汽流量逐级减小 | 按应急状态负荷放大 | 类似环状管网 |
散热面积与散热损失 | 最小 | 管径每放大一级散热损失约增加10% | 较枝状管网明显增加 |
凝结水与排凝排热 | 凝结水量较少 | 饱和管段多、凝结水量大，排凝排热约相当于管道散热量的30% | 类似环状管网 |
运行安全 | 汽水冲击风险低 | 驻点凝结水滞留，工况变化易发生汽水冲击 | 存在汽水冲击风险 |
供汽可靠性 | 一般，管段故障影响下游 | 较高，双热源互为备用 | 较高 |
选型取向 | 首选布置形式 | 原则上不宜选择 | 不提倡设置 |
由表1可见，枝状管网在经济性与散热损失方面优势明显，环状管网仅在供汽可靠性上占优，且以显著增加的散热损失和运行安全风险为代价；联通管的特性介于两者之间，但更接近环状管网。选型时应在可靠性需求与经济性、安全性之间进行技术经济比较。
5 结论与建议
本文对蒸汽管网枝状管网、环状管网与联通管三种布置形式进行了比较分析，主要结论与建议如下。
（1）枝状管网蒸汽流量自热源至用户逐级降低，管径逐级减小，散热面积与散热损失最小，结构简单、投资节省，是蒸汽管网应优先采用的布置形式，与现行标准的规定一致。
（2）环状管网须同时考虑双热源用户需求并按应急状态负荷放大管径，管径每放大一级散热损失约增加10%；管径放大使蒸汽流速降低，饱和管段与凝结水量明显增多，排凝带走的热量约相当于管道散热量的30%，散热损失进一步放大。
（3）环状管网存在驻点，凝结水易滞留，工况变化时突然加速的蒸汽裹携滞流凝结水形成水弹，汽水冲击风险突出，严重时可致管网崩溃，是蒸汽管网安全运行的重要威胁。
（4）联通管具有环状管网的各种缺点，仅规模较小，原则上不提倡设置。
（5）蒸汽管网原则上不宜选择环状管网，也不提倡设置联通管。对供汽可靠性有特殊要求的极重要用户，宜采用双线供汽，以较小的代价满足高可靠性要求。现行标准对供热可靠性有特殊要求的用户由两个及以上热源供热亦有相应规定[1]；当用汽有特殊要求时，蒸汽干管宜采用双管或多管系统[2]，与本文建议的方向一致。
参考文献
[1] 中华人民共和国住房和城乡建设部. 《城镇供热管网设计标准》CJJ/T 34—2022[S]. 2022.
[2] 中华人民共和国住房和城乡建设部. 《锅炉房设计标准》GB 50041—2020[S]. 2020.
[3] 中华人民共和国住房和城乡建设部. 《工业设备及管道绝热工程设计规范》GB 50264—2013[S]. 2013.
